CHAPITRE 1
Installation sur jeep

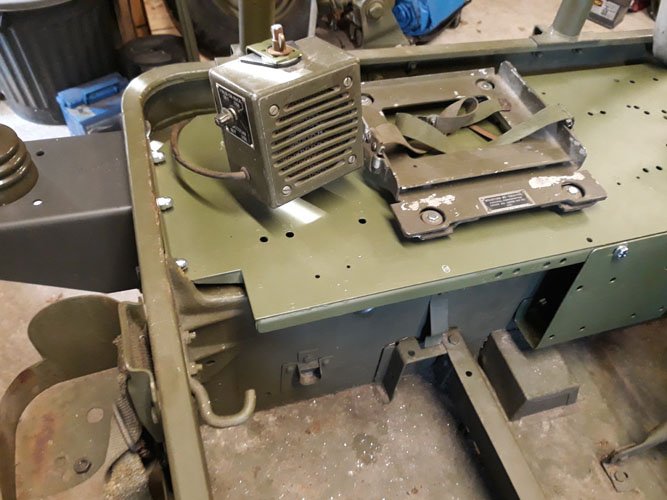

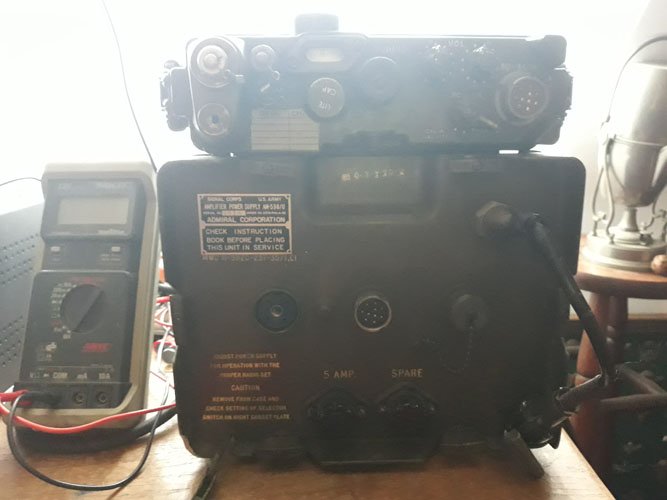

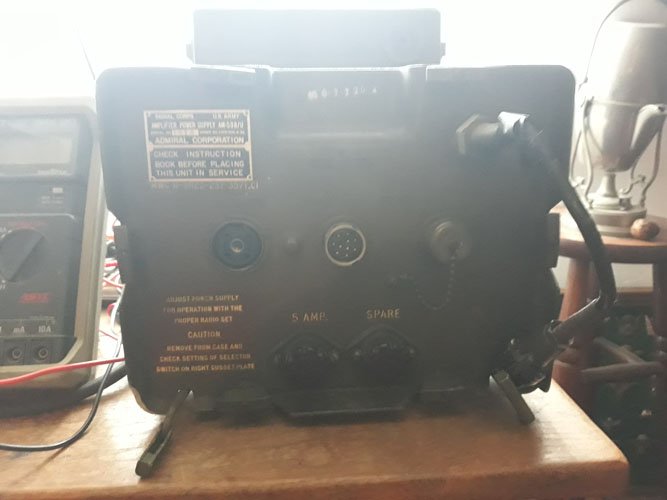

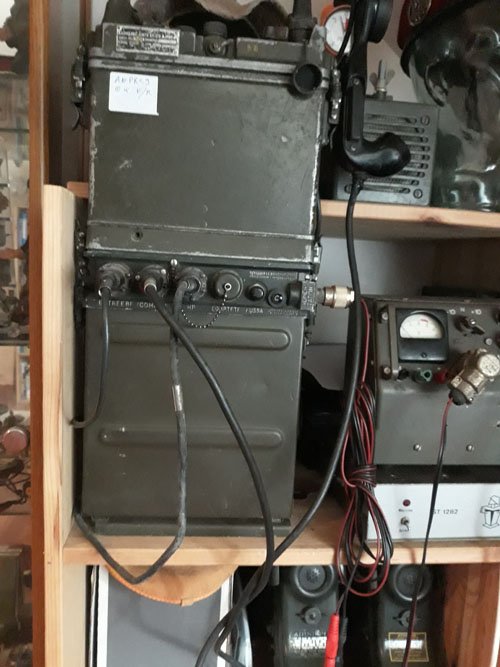

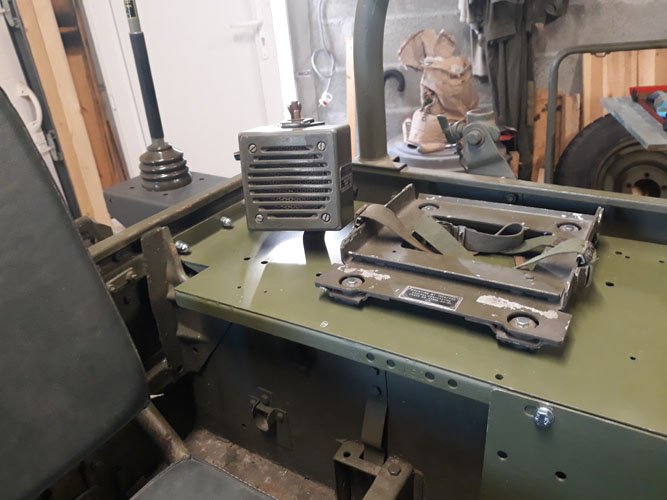

Le convertisseur AM-598/U Le convertisseur équipé avec ANPRC 9 La base pour AM-598/U sur M201 Ce convertisseur peut servir indifféremment pour la série des ANPRC - La base est fixée sur une plaque intermédiaire spécifique pour installation radio sur M201 . Le haut parleur y trouve sa place .
Suite pour les autres possibilités dans un autre post
Amicalement ,
DMT

Suite :
Si l' on ne possède pas le matériel ci-dessus , on peut aussi équiper simplement l'ANPRC avec les convertisseurs suivant :
L' AQ-1-A ( mixte 6V / 12V ) ou l' AQ-2-B ( mixte 12V : 24V ) . Il est aussi possible de l' utiliser sur moto ( gendarmerie )

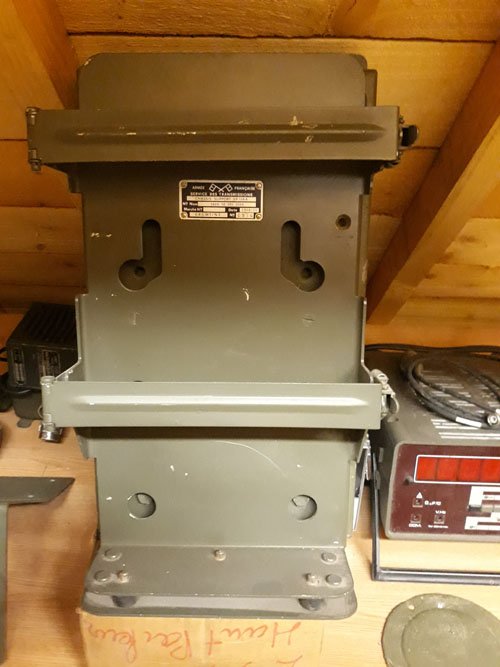

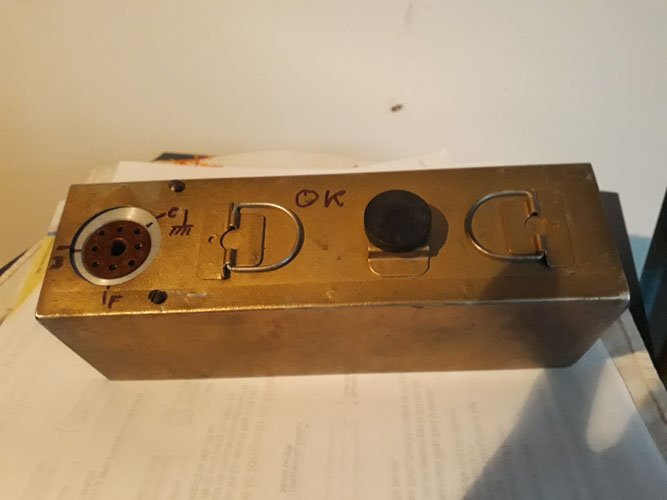

L' on peut aussi utiliser la DY -27-A à partir de la batterie 12 Volts de la jeep . Cette DY peut aussi être utilisée en remplacement des piles introuvables si on la connecte avec une petite batterie 12 v mise à la place de ces pikes dans le boitier inférieur de l' ANPRC . Dans le cas du montage de l' ANPRC sur véhicule avec le matériel ci-dessus on doit le fixer dans le support SP-114 Suite des alimentations dans un prochain post
Amicalement ,
DMT

Belle explication illustrée. Merci.
Yves

Bonjour
Merci pour ces photos

Suite ,
Bien que l'on sorte un peu du domaine véhicule , nous restons quand même sur celui du militaire pédestre :

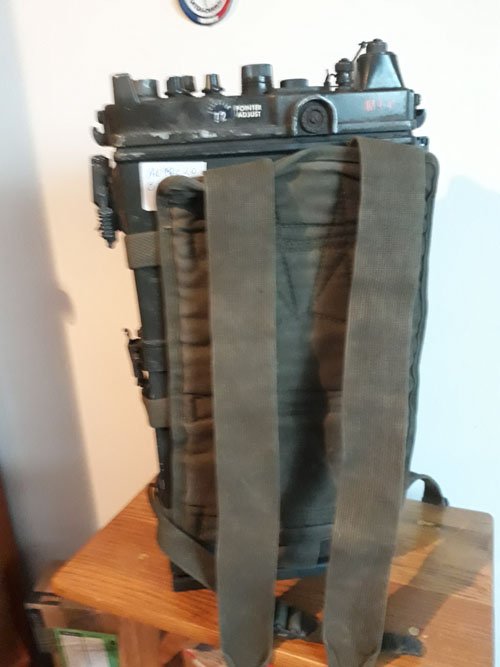

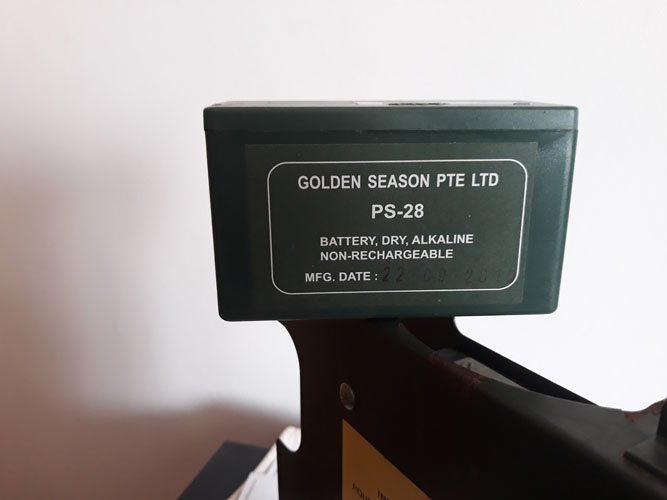

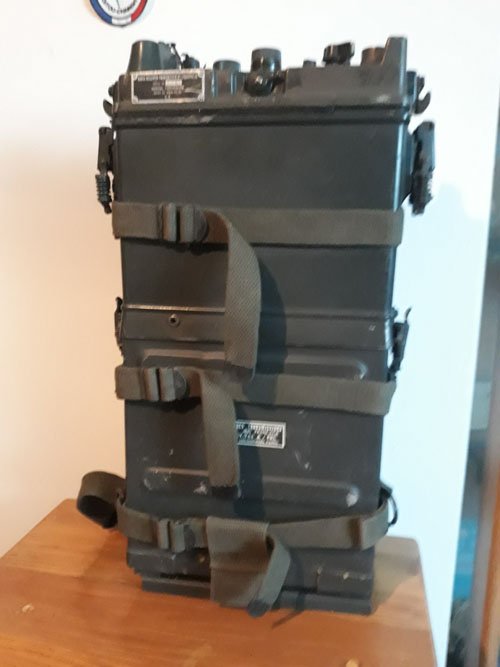

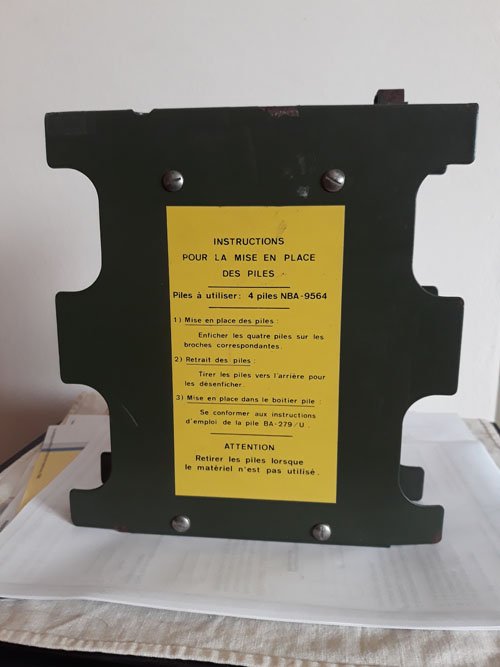

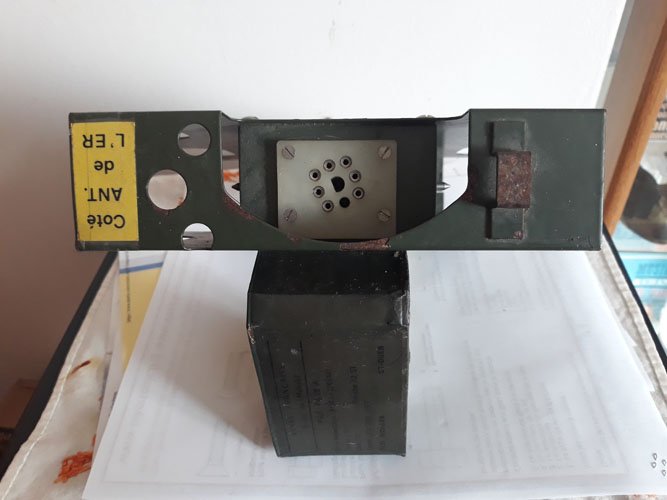

Le fantassin portait cet ANPRC sur le dos grâce à une claie de portage . Je n' ai pas représenté ici le brêlage qui n'a pas beaucoup d' intérêt le poste était alors alimenté par sa pile spécifique mais pour palier à sa raréfaction il a été fabriqué un coupleur de piles BA-511/A qui recevait 4 piles NBA-9564 Les piles utilisées Voila pour le matériel mobile mais si cela intéresse je peux poster les alimentations utilisées en poste fixe en particulier en gendarmerie .
Amicalement ,
DMT

[

Voila pour le matériel mobile mais si cela intéresse je peux poster les alimentations utilisées en poste fixe en particulier en gendarmerie .
Amicalement ,
DMT
[/quote]
Bonjour à tous

Merci oui, cela m'intéresse.
Bonne soirée

Bonjour,
j'ai ces objets qui trainent à la maison.
la plaque est absente, donc je ne sais pas quel modèle il s'agit; à quoi sert ce capot à part brancher le post sur une batterie à 30cm.

A quoi sert cette musette,les bretelles doivent servir à porter le poste.

cordialement
Rémy

Bonsoir Rémy ,

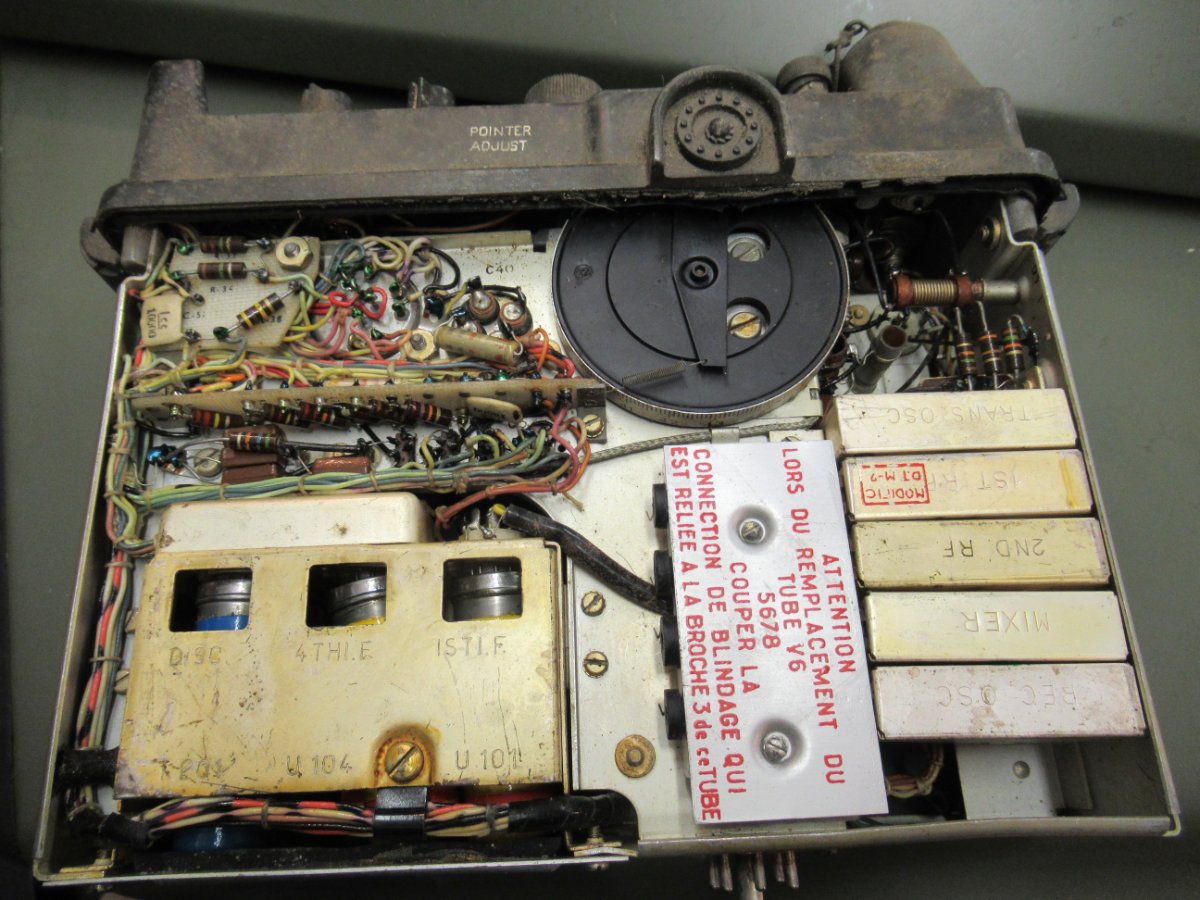

Pour identifier ton appareil donne moi la fréquence basse et la fréquence haute qui s' affichent dans la fenêtre du " tuning " . Je pourrais déterminer le type d' ANPRC et selon les tubes visibles je te dirais sic' est un " base " ou un " A " .

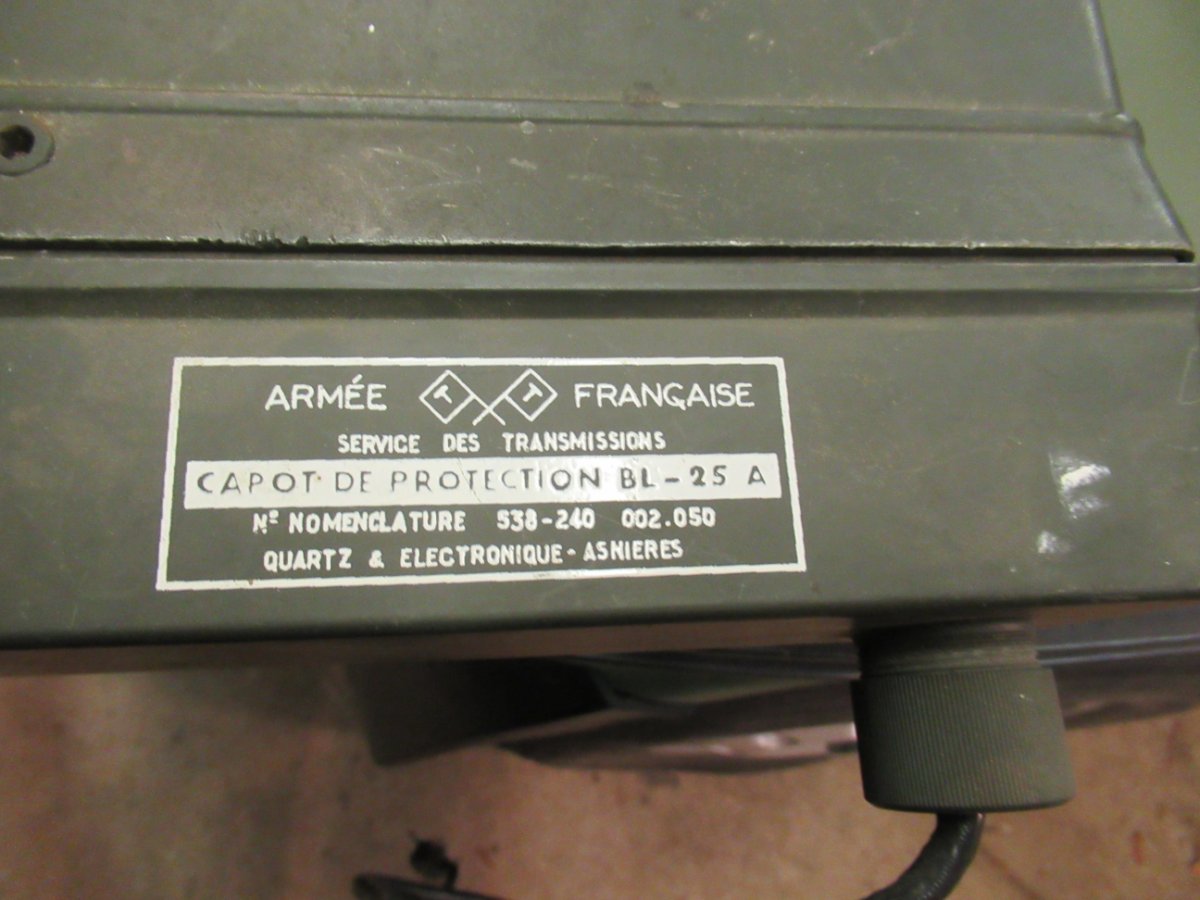

Ton boitier servait à séparer l' E/R de la source d' alimentation . Plusieurs emplois possibles . Il en existe un modèle avec sortie droite ( BL-25/A )et un autre en sortie latérale .( BL-32/A ) . Je m' en sert surtout pour les dépannages .
Amicalement ,
DMT

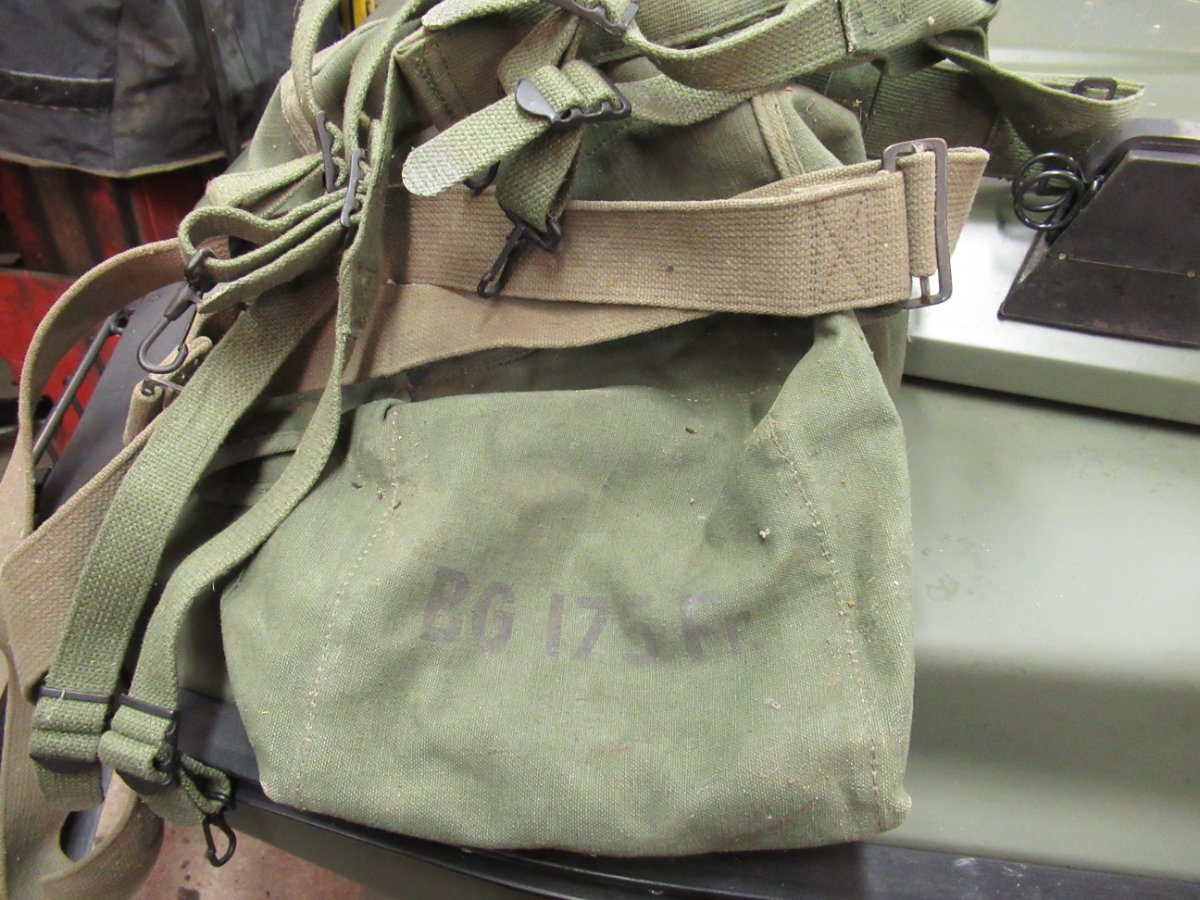

Re , Pour ton sac il me semble que c' est un sac pour générateur manuel genre gégène .
Amicalement ,
DMT

Bonjour
Avec ce genre d'équipement j'imagine qu'il est important de trouver avec les câbles dédiés, car trouver les connecteurs pour refabriquer les câbles manquant ne doit pas être simple
