signification plaquette révision moteur Cargo

Message par HaroldDegand » 17 Mars 2018, 13:51

Bonjour,

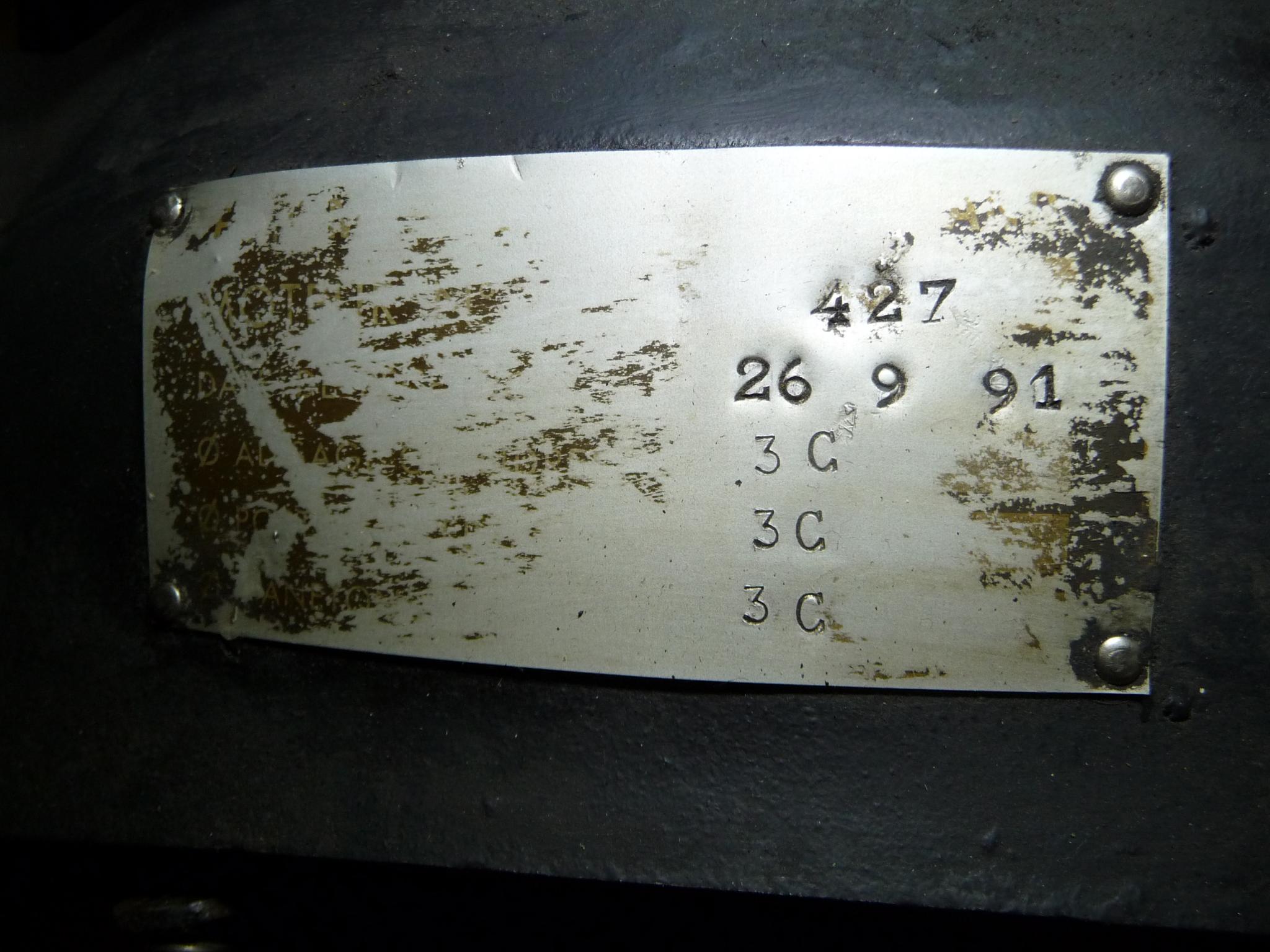

que veulent dire les inscriptions 3C sur la plaquette de révision ?

Sur l'autre moteur, j'ai les mesures exactes.

Autre question : l'un est noir, l'autre est vert.
Pourquoi ? Datation ?

Merci.
Pièces jointes
HaroldDegand
1ère Classe
1ère Classe

Message(s) : 27
Inscription : 17 Fév 2018, 09:30
Localisation: Belgique

Re: signification plaquette révision moteur Cargo

Message par Berliet-trucks » 17 Mars 2018, 14:22

Bonjour,

Le marquage 3C indique qu'il s'agit de la 3eme cote de réparation :

Alésage cylindres = 82.104
Portées vilebrequin = 63.05
Maneton = 53.542

Quand les cotes sont celles d'origine, il y a le marquage "OR".

Sur ton 1er moteur l’alésage des cylindres est à la 1ere cote de réparation alors que les portées et manetons sont à la 3eme.
Dernière édition par Berliet-trucks le 17 Mars 2018, 14:29, édité 1 fois.
Avatar de l’utilisateur
Berliet-trucks
Sergent
Sergent

Message(s) : 760
Âge : 40
Inscription : 27 Déc 2014, 18:37
Localisation : Région Centre
Véhicule(s): GBC8KT...
Localisation: Centre

Re: signification plaquette révision moteur Cargo

Message par Phil54 » 17 Mars 2018, 14:27

Bonjour,
3C, veut dire 3 cote, c'est donc un moteur qui a subi au moins trois rénovations lourdes.Les cotes réelles sont rarement indiquée de toute lettre sur les plaques de rénovation, mais plutôt en "OR" pour origine, 1C, 2C etc...
Aprés rénovation, les moteurs Simca et Marmon étaient repeint vert Armée/vert Otan et à partir des années 90 en noir mat suivant les Etablissements de rénovation et la disponibilité de la peinture.
A savoir aussi, que les derniers moteurs rénovés de Cargo avaient des bloc de moteurs Marmon avec réglage des jeux soupapes.
Wait and see.
Avatar de l’utilisateur
Phil54
Sergent
Sergent

Message(s) : 721
Âge : 61
Inscription : 24 Mars 2016, 21:20
Véhicule(s): Jeep WILLYS - Remorque 1/4T - SX 8AR - Guzzi 600U
Localisation: 54

Re: signification plaquette révision moteur Cargo

Message par HaroldDegand » 17 Mars 2018, 14:37

Merci pour les précisions !
Existe t il une 4è cote réparation ou le noir est-il en bout de vie ?

D'après les cotes données par Berliet-trucks, le vert pourrait donc encore être réalésé ?
HaroldDegand
1ère Classe
1ère Classe

Message(s) : 27
Inscription : 17 Fév 2018, 09:30
Localisation: Belgique

Re: signification plaquette révision moteur Cargo

Message par Phil54 » 17 Mars 2018, 14:44

HaroldDegand a écrit :Merci pour les précisions !
Existe t il une 4è cote réparation ou le noir est-il en bout de vie ?

D'après les cotes données par Berliet-trucks, le vert pourrait donc encore être réalésé ?


Je n'ais pas la Doc du Simca/Marmon, je ne peux donc pas répondre à cette question.
Wait and see.
Avatar de l’utilisateur
Phil54
Sergent
Sergent

Message(s) : 721
Âge : 61
Inscription : 24 Mars 2016, 21:20
Véhicule(s): Jeep WILLYS - Remorque 1/4T - SX 8AR - Guzzi 600U
Localisation: 54

Re: signification plaquette révision moteur Cargo

Message par Berliet-trucks » 17 Mars 2018, 17:47

Il existe une 4eme cote de réparation pour l'alesage des cylindres = 82.485 m
Il a encore une vie possible clin
Dernière édition par Berliet-trucks le 17 Mars 2018, 17:51, édité 1 fois.
Avatar de l’utilisateur
Berliet-trucks
Sergent
Sergent

Message(s) : 760
Âge : 40
Inscription : 27 Déc 2014, 18:37
Localisation : Région Centre
Véhicule(s): GBC8KT...
Localisation: Centre

Re: signification plaquette révision moteur Cargo

Message par HaroldDegand » 17 Mars 2018, 17:50

Savez vous m envoyer une copie de toutes ces cotes ?
HaroldDegand
1ère Classe
1ère Classe

Message(s) : 27
Inscription : 17 Fév 2018, 09:30
Localisation: Belgique

Re: signification plaquette révision moteur Cargo

Message par Berliet-trucks » 17 Mars 2018, 18:08

Avatar de l’utilisateur
Berliet-trucks
Sergent
Sergent

Message(s) : 760
Âge : 40
Inscription : 27 Déc 2014, 18:37
Localisation : Région Centre
Véhicule(s): GBC8KT...
Localisation: Centre

Re: signification plaquette révision moteur Cargo

Message par HaroldDegand » 17 Mars 2018, 18:14

Super, merci !
Vous avez aussi les côtes du vilebrequin ? Portées et manetons ?
HaroldDegand
1ère Classe
1ère Classe

Message(s) : 27
Inscription : 17 Fév 2018, 09:30
Localisation: Belgique

Re: signification plaquette révision moteur Cargo

Message par Berliet-trucks » 17 Mars 2018, 19:14

Voila la suite



Avatar de l’utilisateur
Berliet-trucks
Sergent
Sergent

Message(s) : 760
Âge : 40
Inscription : 27 Déc 2014, 18:37
Localisation : Région Centre
Véhicule(s): GBC8KT...
Localisation: Centre
