pour filitosa pour la visserie je connais et je suis client chez eux depuis longtemps la maison mere est cergy-vis dans le 95 j en suis a15 minutes si vous avez besoin je peut tres bien recuperer vos commande et les expedier
pour jp31 tu me donne les pieces que tu as besoin et je te les envoies je vais me renseigner et te tient au courant a + vieille branche

[JP31]

Oui Azerty à raison j'ai mal formulé ma demande.
La cote est en minimètre pris au pied a coulisse: 0.9, c'est normalement une cote en pas anglais ou ricains.
Samedi, je m'en occupe et fais une photo.
Amicalement JP31

[JP31]

Croquis
voilà ce que je recherche: 2 boulons + 2 écrous (ou plutôt 2 vis) pas anglais ou américain
J'ai été voir un serrurier pensant qu'il pouvait me les fabriquer au tour, atelier tracteur (Massey Fergusson) rien,
mon fournisseur qui c'est renseigné" aux US
En pas européen il n'existe que le diamètre 10, qui est trop gros.

croquis boulon.jpg (115.15 Kio) Vu 1217 fois



Si quelqu'un à ça en magasin ... çà me sortirai une épine.
Amicalement JP31

[Filitosa]

Bonjour
Si c'est comme la photo, il n'y a besoin d'écrou, c'est le carter de la cloche d'embrayage qui est taraudé. ça doit être du 3/8 de pouce et probablement en UNF longueur 3 pouces 3/4 ou 4 pouces ?

[Nekaf1968]

Bonjour JP31,

Si tu as un soucis de pièces c'est là-bas que tu dois voir, te renseigner, voire acheter mais attention aux frais d'envoi et au "racket des douanes" sur la facture.
1 ou 2 Photo(s), contact et c'est bouclé tu sais tout.

Le CJ6 a eu 2 transmission T84 et T90 mais je pense pas que ça change quelque chose.

https://www.kaiserwillys.com/

Sinon il y a lui aux NL, pas de douane un vrai pro et sympa:
https://www.vanbuurenjeeps.com/

Pour ma part je pencherai vers de l'UNC vu le filetage, mais sous réserve.

Cdlt,

[JP31]

Bonsoir,
Non la cloche n'est pas taraudé, le boulon sur la photo est en diamètre 0.9 mm et trop court
C'est quoi UNF ?
Par contre j'ai jamais compris les pouces ...

Merci Nekaf, si je trouve pas je vais tester les 2 sites, j'ai demandé en mp à jean-pierre d'aller voir
la boutique qui est près de chez lui.

Merci à vous deux

[JP31]

Nekaf, c'est quoi T84 et T90 ?

[DMT]

Bonsoir ,
UNC signifie Unified National Coarse , en gros pas normal gros américain et UNF , Unified National Fine , pas fin américain .
Amicalement ,
DMT

[Filitosa]

Nekaf, c'est quoi T84 et T90 ?

Bonjour
T84 et T90 c'est le type de la boite de vitesse. Mais d'après la photo on est pas au niveau de la boite, mais entre la cloche d'embrayage et le bloc moteur

Pour les vis UNF et UNC en 3/8 de pouce voici les dimensions en mm
3/8 UNC diamètre filetage 9,5mm pas 1,59mm (ça correspond à 16 filets par pouce, 25,4/16= 1,59)
3/8 UNF diamètre filetage 9,5mm pas 1,05mm (ça correspond à 24 filets par pouce, 25,4/24= 1,05)

généralement les gros organes sont montés avec des vis UNF qui donnent un serrage plus progressif et qui bougent moins dans le temps,
sur une jeep MB ou M201 il n'y a pas de vis aussi longue, les plus longues en 3/8 font 42mm de long dans la liaison moteur /carter ou cloche d'embrayage et c'est de l'UNF

[YvesdeR]

Bonjour,

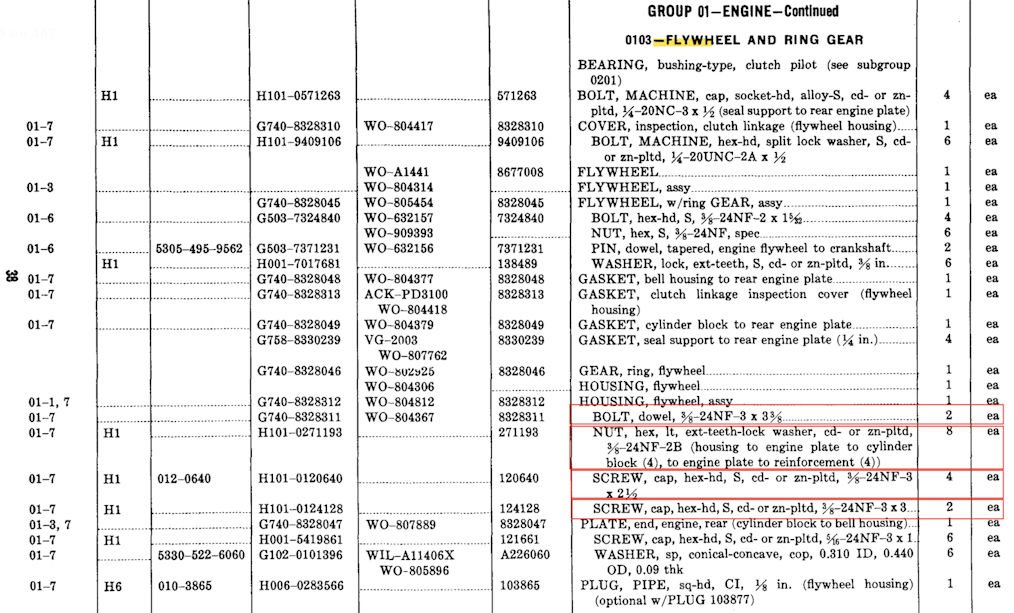

D'après le manuel de la M170 similaire à la CJ5-CJ6, voilà les boulons et écrous nécessaires pour la cloche d'embrayage


Le diamètre de tous les boulons, écrous et rondelles correspondant est de 3/8'' soit 9.53 mm

Deux grands boulons de guidage : 3/8'' NF24-3 X 3''3/8 boulons de 85,7 mm de long
Quatre boulons : 3/8'' NF24-3 X 2''1/2 boulons de 63.5 mm de long
Deux boulons : 3/8'' NF24-3 X 3'' boulons de 76.2 mm de long

8 écrous et rondelles de 3/8'' pour un total de 8 boulons

NF est un pas fin à l'inverse du NC qui se rapproche du pas ISO métrique mais n'est pas le même, pour ne rien arranger .
24 est le nombre de filets par pouce (un pouce = 25,4 mm)

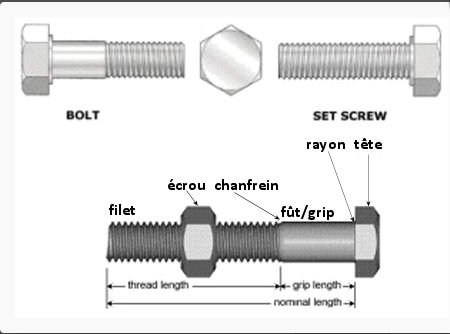

Dowel signifie qu'il y a une partie lisse c-a-d non filetée de guidage qu'on appelle grip.

Il ne devrait pas y avoir de problème pour trouver cela chez JSE ou JE
Yves
